Базовый комплект поставки

"Рифей-04Тс" - компактная, высокопроизводительная линия, предназначенная для изготовления стеновых камней из жестких бетонных смесей методом вибропрессования.
Исходным материалом для приготовления смеси служит заполнитель, вяжущее и вода. В качестве заполнителя могут использоваться: песок, отсевы щебеночного производства, керамзит, шлаки и т.п. В качестве вяжущего применяется цемент.
Линия может эксплуатироваться в закрытых помещениях или под навесом, при температуре окружающего воздуха от +5º С до +45º С. Монтаж линии осуществляется за 1 - 2 дня. Минимальная площадь, необходимая для размещения линии, складов сырья и готовой продукции составляет 150 м2, минимальная высота помещения или навеса - 3 м.

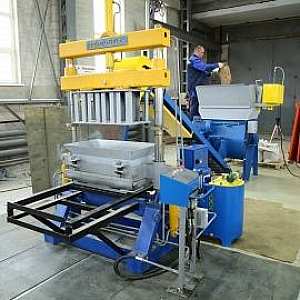

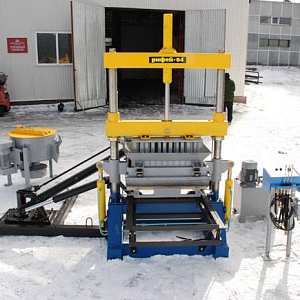

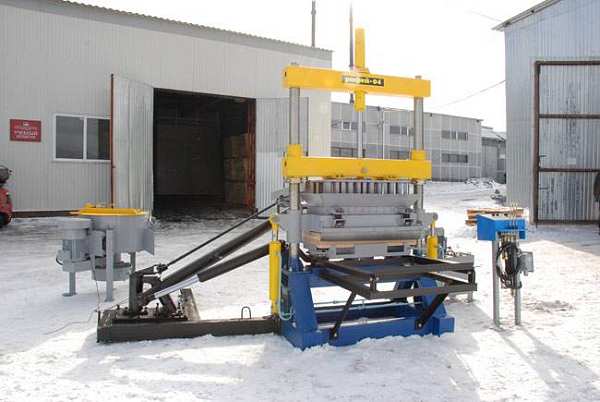

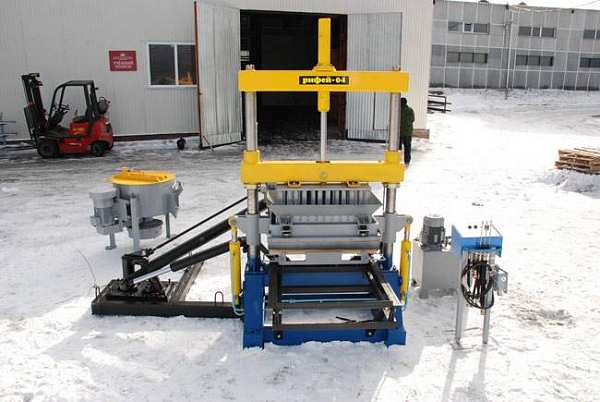

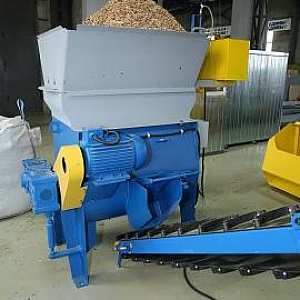

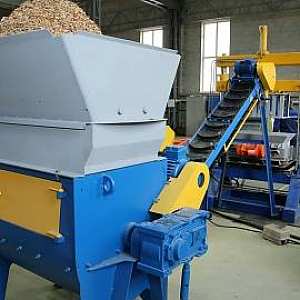

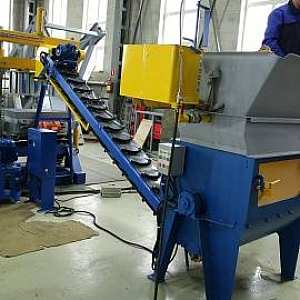

Линия "Рифей-04Тс" состоит из смесителя 1, транспортера 2, вибропресса 3, рисунок 1. В состав линии входят также пульт управления 4, насосная установка 5 и электрошкаф 6. Компоненты смеси - заполнитель, вяжущее и вода - вручную или с помощью каких- либо загрузочных устройств (например, из бункеров) подаются в смеситель, где происходит их интенсивное перемешивание. Готовая смесь через дверцу в смесительной камере вращающимся ротором смесителя выбрасывается на транспортер, с его помощью подается к вибропрессу и выгружается в приемный бункер матрицы. Управление работой транспортера и вибропресса осуществляется с пульта управления, установленного рядом с вибропрессом.

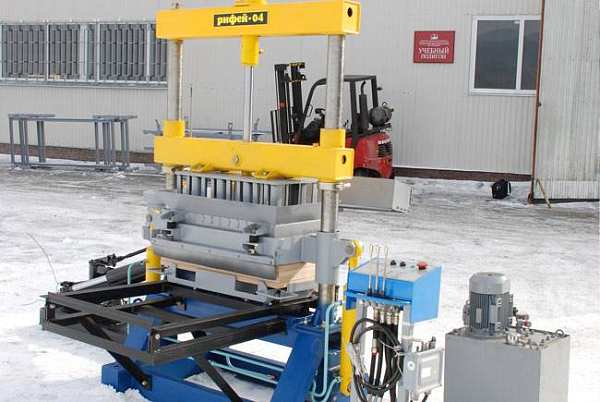

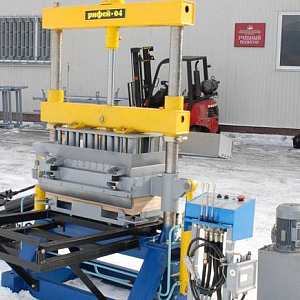

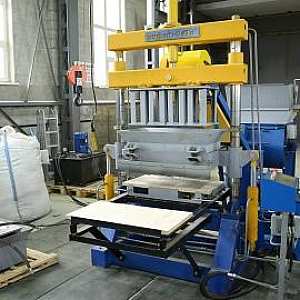

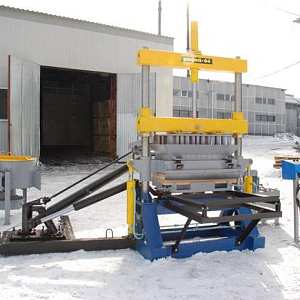

За счет вибраций матрицы, создаваемых закрепленным на ней вибратором и сжатия смеси пуансоном вибропресса смесь в матрице уплотняется и принимает форму стеновых камней. Готовые камни выдавливаются из матрицы на поддон, который с помощью тележки выкатывается в зону разгрузки пресса. Далее поддон с камнями вручную или каким-либо грузоподъемным приспособлением устанавливается на многоярусный стеллаж, рассчитанный на несколько поддонов. Стеллаж после заполнения подается на склад для вылеживания камней или в камеру термовлажностной обработки.

Продолжительность одного цикла формования 40-70 сек
Высота формуемых изделий 180-230 мм

Производительность комплекса при изготовлении:
 камней пустотелых 390х190х188 мм - до 240 шт./час
 камней перегородочных 120мм - 300 шт./час
 камней перегородочных 90мм - 400 шт./час

Размеры поддона для формования 900х450х30 мм
Размеры зоны формования на поддоне 800х450 мм
Обслуживающий персонал 3-4 чел

Потребляемая электроэнергия:
 напряжение 380±10% В
 частота 50 Гц
 установленная мощность 9,35 кВт

Расход воды 20 л/мин
Давление в водопроводной сети 0,3-0,6 Мпа

Габаритные размеры комплекса:
 Длина - 5500 мм
 Ширина - 2600 мм
 Высота - 2665 мм
Масса комплекса 2080 кг

Корректированный уровень звуковой мощности на рабочем месте оператора 80 дБ Уровень общей вибрации на рабочем месте оператора менее 1/2 сан. норм (не подлежит нормированию и контролю при изготовлении и эксплуатации в соответствие с ГОСТ 12.1.012-90) Вредные выбросы - отсутствуют.

План фундамента
